Bridge, Switch, dan EoIP

Bridge - Concept

* Menggabungkan 2 atau lebih interface yang bertipe ethernet, atau sejenisnya, seolah-olah berada dalam 1segmen network yang sama.

* Proses penggabungan ini terjadi pada layer data link.

* Mengaktifkan bridge pada 2 buah interface akan menonaktifkan fungsi routing di antara kedua interface tersebut.

* Mengemulasi mode switch secara software pada dua atau lebih interface.

Contoh System Bridge

Memanfaatkan port-port pada Routerboard untuk menghubungkan perangkat-perangkat jaringan supaya berada dalam satu subnet / bridge network yang sama layaknya seperti switch

Topologi for Wireless

System Bridge

> Konsekuensi penggunaan Sistem Bridge

> Sulit untuk mengatur trafik broadcast (misalnya akibat virus, dll)

> Permasalahan pada satu segment akan membuat masalah di semua segment pada bridge yang sama

> Sulit untuk membuat fail over system

> Sulit untuk melihat kualitas link pada tiap segment

> Beban trafik pada setiap perangkat yang dilalui akan berat, karena terjadi akumulasi traffic.

Interface for Bridge Port

Berikut ini jenis-jenis interface yang dapat dijadikan Bridge Port :

* Ethernet

* VLAN

- Merupakan bagian dari ethernet atau wireless interface
- Jangan melakukan bridge sebuah VLAN dengan interface
induknya

* Wireless AP, WDS, dan Station-pseudobridge

- Note: station-pseudobridge tidak bisa di-bonding

* EoIP (Ethernet over IP)

- Lebih detail pada slide lain

* PPTP

- Selama bridge dilakukan baik di sisi server maupun client.

Bridge!

* Kita tidak harus memasang IP Address pada sebuah bridge interface

* Jika kita menonaktifkan bridge, pada IP Address yang terpasang pada bridge akan menjadi invalid

* Kita tidak bisa membuat bridge dengan interface yang bukan bertipe ethernet seperti synchronous (serial), IPIP, PPPoE, dll.

* Namun, bisa kita lakukan bridge pada interface tersebut dengan membuat EoIP Tunnel terlebih dahulu.

* EoIP Tunnel dijelaskan lebih detail di bagian yang lain.

* Bridge - Implementation Example :

Membuat interface bridge

Memasukkan interface ethernet ke interface bridge

Bridge Monitoring

Untuk melihat mac-address host yang terkoneksi dengan bridge tersebut.

Switch Chipset

Di beberapa hardware Routerboard, Chipset ethernet yang terpasang sudah memiliki fungsi Switch Chip.

Dengan Switch Chip, memungkinkan transfer data antar port bisa mencapai cable speed tanpa membebani processor.

Ethernet over IP (EoIP)

* Adalah protocol pada Mikrotik RouterOS yang membangun sebuah Network Tunnel antar mikrotik router di atas sebuah koneksi TCP/IP.

* Interface EoIP dianggap sebagai sebuah Interface Ethernet

* Jika Bridge mode diberlakukan pada EoIP tunnel maka semua protocol yang berbasis ethernet akan dapat berjalan di Bridge tersebut (Dianggap seperti hardware interface ethernet yang di bridge).

* Hanya dapat dibuat di Mikrotik RouterOS

* Menggunakan Protocol GRE (RFC1701)

* Network Skenario

Bridge over WAN / Internet

EoIP Example

Secara Virtual setiap Laptop terletak di dalam satu segmen network yang sama.

EoIP Configuration - Example

EoIP Tunnels

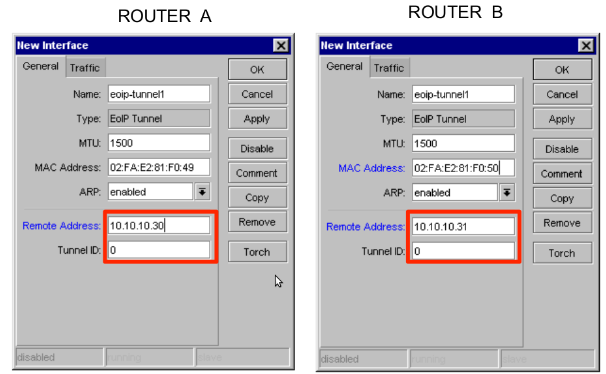

EoIP Tunnels - Config

Perlu diingat bahwa TUNNEL ID pada sebuah EoIP tunnel harus sama antar kedua EoIP Tunnel.
MAC Address antar EoIP harus berbeda satu dengan yang lain.
